sábado, 12 de septiembre de 2009

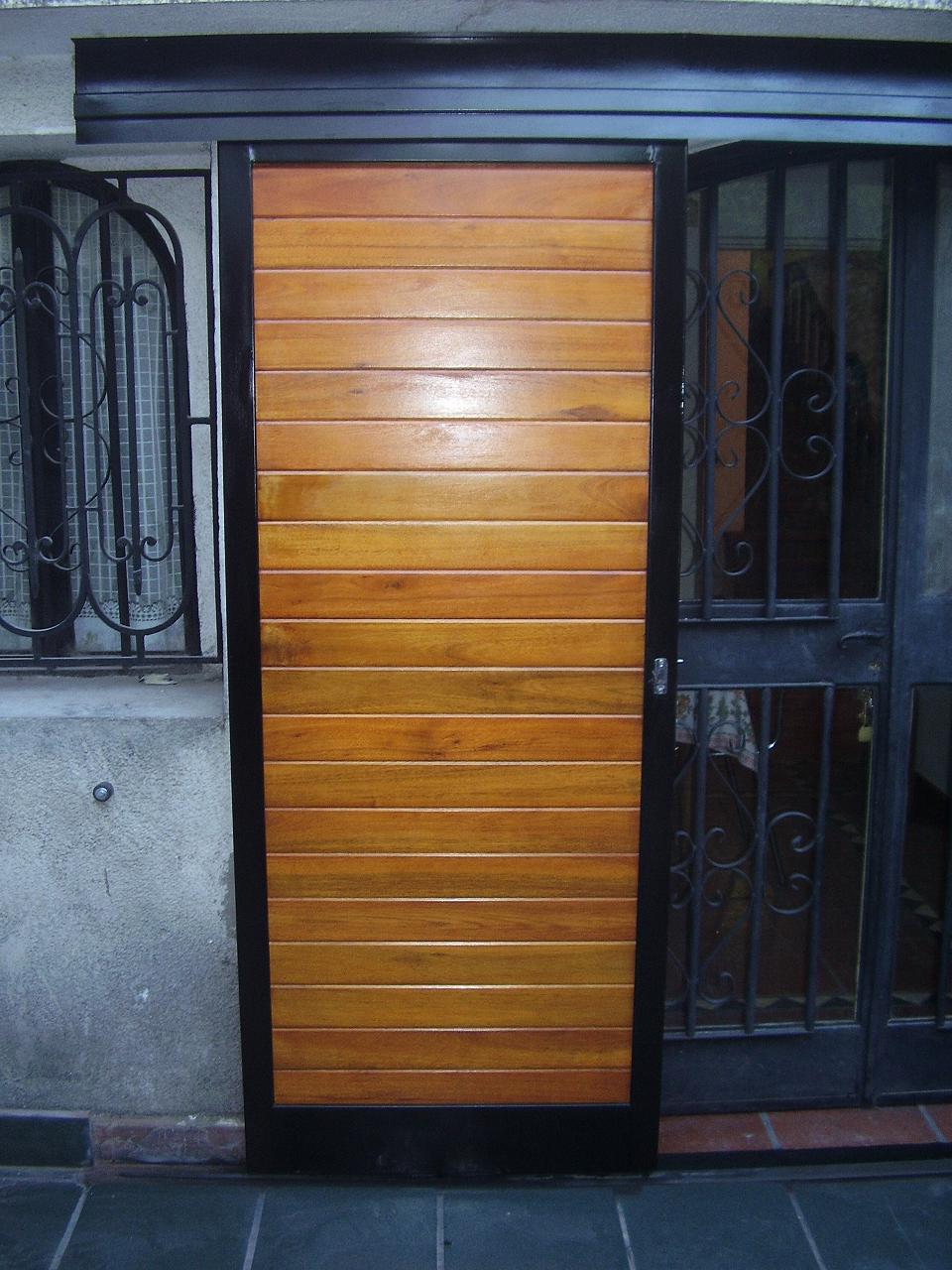

Puerta sobre rieles corredizos en chapa plegada cubierta de madera grandy

Se trata de una puerta corrediza con riel superior; este hace que cada hoja de la puerta cuelgue literalmente, ya que esta sostenida por dos carros de 4 ruedas de acero con rodamiento a bolillas. En la parte inferior posee un riel fijo por donde corre la puerta.



Cada puerta esta enmarcada en chapa plegada en forma de u por donde se deslizan las maderas, ya que estas no estas abulonadas si no trabadas. Las únicas que poseen bulones es la ultima.



 La madera utilizada es grandis, esta pintada con cetol para dex, se le ha dado tres manos



En esta foto de abajo si observamos verán un chapón, este cumple la fusión de tapar la guia superior, que a su vez impide que alguien violente la puerta, ya que como todos sabemos una puerta de guia superior corrediza si no esta seguras en sus guias pueden violentarlas por el frente. Para darles un ejemplo es como si fuera una puerta embutida.



vista de la guia inferior, es un te de 1/8 x 1p"




vista de la guia superior





El metal esta pintado en negro brillante.



domingo, 6 de septiembre de 2009

Chisperos para hogar

El chispero esta realizado el una maya de hierro extremadamente fino,enmarcada en un ángulo de 1/8. Pintado en pintura de alta temperatura



2º etapa de Postigos en Puertas




Estos postigos puertas están ubicados en un vértice de la casa, el lado izquierdo de la foto se trata de un postigo que cubre un paño fijo vidriado; sobre el lado derecho estos postigos cubren una puerta ventana de tres hojas vidriadas, que permiten el egreso e ingreso al patio trasero de la vivienda. El vértice que formas ambos sectores de postigos esta cubierto con una chapa del 16 para sellar la luz entre ambos, y así generando con esta chapa plegada en ángulo un único sector de postigos a la vista.
Para unir los sectores a la estructura de la casa, del lado interno hemos soldado en tres posiciones un tubo de 30mm x 30mm.




El tubo que se aprecia en la foto cuyas dimenciones son de 100mm x 100mm forma parte de la estructura de la casa, lo hemos aprovechado para sujetar el marco de los postigos.

 Vista correspondiente al llamado paño fijo





Vista correspondiente al sector de la puerta venta



Esta foto que vemos aquí debajo del texto, se trata del falso marco.




En esta otra foto corresponde a la ubicación del falso marco. Se trata de una ranura generada en el marco de cada hoja de los postigos con el fin de hacer una entrada para las maderas, estas van ingresando de una por vez hasta completar el postigo. Luego son atornilladas por el costado del marco.




Aquí como verán en la foto, esta en su lugar el falso marco sujeto por dos tornillos.





Cada hoja tiene como trabas fallebas




Caja porta cerradura.




Vista amplia de la puerta



Sector de la puerta ventana o lado derecho




Sector paño fijo o lado izquierdo











Todo los marcos están pintados a soplete con una mano de convertidor de antioxido y otra de esmalte sintético. La madera ha sido pintada en tres manos con una laca nitro de marca sayerlack color roble. Madera utilizada para estos postigos Grandis especie de árbol llamado eucalipto. Se trata de una madera de carateriscticas resistente a la intemperie si se pinta adecuadamente y por su bajo costo se convierte en una madera adsesible para todo bolsillo. Como verán en las fotos también es muy bella a la vista, no posee nudos y los pocos que tienen son muy pequeños. Esta madera se usa mucho para pisos de parquet. Se considera la madera del futuro por su poco tiempo de crecimiento para su esplotacion, la única desventaja que necesitan mucha agua para su desarroyo.
