Porton de Rejas de 2 hojas copiando la fachada del edificio

En este trabajo el cliente quería que este portón respetara la fachada,ya que esta tiene una parte donde hay un local cuyo frente esta en diagonal hacia dentro con respecto al edificio y a la linea municipal. Así que para contra restar este diagonal y no impedir el ingreso al local debimos hacer una hoja del portón en dirección opuesta a este diagonal.

Para este portón se ha utilizado tubos de 30x30 barrotes redondos y planchuelas y tubos de 30 x70 para fijar la cerradura.

En la parte superior como se aprecia en la fotos hay apliques de flor de lis pintadas en dorado y todo el portón de 3 en uno.

vistas de adentro en estas fotos se puede ver desde otro ángulo la hoja que se encuentra diagonal

ESCALERA DE VIRAPITA

En este trabajo nuestra misión era concluir el trabajo de otro colega; en ella solo estaba instalada la pidada , faltaba las alzadas y los zócalos.

En estas dos fotos se puede ver el comienzo del trabajo

Las alzadas como los zócalos están atornilladas a la mampostería.En el caso de las alzadas nos vimos forzados a usar un espesor de 3/4 de pulgada debido a que los escalones no sobresalían mas de esa medida, por que lo ideal seria que sobresalga 3/4 con la alzada incluida. Pero ese error no se podía solucionar así que decidimos que nos quede al raz y que no sobresalga mas de la pedada ,por que ahí si estaríamos nosotros cometiendo un error de tramitación.

Este espesor no es el adecuado por el tema de la húmeda ya que esta podría doblar con mas facilidad la madera, pero en este no hubo otra solución;otros colegas dirían que podríamos haber utilizado otra clase de madera más resistente a la húmeda pero se iba de presupuesto y además no seria la misma madera que ya poseía.

Para fijarlos hemos utilizado tornillos gruesos y fischer de 6

EN LA FOTO QUE ESTA DEBAJO DEL ENCABEZADO SE PUEDE APRECIAR EL 2ªTRAMO DE LA ESCALERA DESPUÉS DEL TRAMO CARACOL.

También se puede ver el esquinero que posee una pequeña complejidad el el zócalo del lado izquierdo de la foto.

EL tramo caracol:

La complejidad esta sujeta a la terminacion armoniosa del desempeño del zócalo sin perder las di menciones desde su comienzo hasta el fin

en la foto siguiente verán en detalle la complejidad de la que uno habla

Para tapar las cabezas de los tornillos se ha usado masilla, la utilizacion de este material se ha debido al tema del espesor de las alzadas 3/4, porque este espesor no nos permitia utilizar tarugos de madera entonces la mejor solución fue algo que se paresca al tarugo natural

ANTES DEL LAQUEADO DE LOS ZÓCALOS Y ALZADAS, que fue lo único que se ha laqueado(ver en foto siguiente)

LAS FOTOS SIGUIENTES SON DEL LAQUEADO(nosotros solo hemos laqueado los zócalos y las alzadas, menos los escalones)

UN CLON (cajonera melamina cerejeira)

EL ANTERIOR TRABAJO HABÍA SIDO EL CUARTO PRINCIPAL O MATRIMONIAL Y ESTE EL LOS PEQUEÑOS

Bordes de cedro arana (madera natural).

Cerejira aglomerado del 18.

 Guias telescopicas.

 Manijas de plástico de alto impactó, con la posibilidad de poner el color de la madera que uses.

PARRILLAS DESMONTABLE PARA BROCHET

ESTA ES LA CONTINUACIÓN DEL TRABAJO

(exclusividades en la especialidad)

AQUÍ PODRÁ APRECIAR LA PARRILLA

PARRILLA


SE HAN USADO ANG DE 3/8 DONDE VA SITUADO EL ALIMENTO A COCINAR, TODO EL PERÍMETRO CON ANG DE 1p" Y EL FRENTE CON UNA PLANCHUELA DE 5/16 X 1p"

COMO GUIA POR DONDE SE DESPLAZA LA PARRILLA SE HAN, EMPOTRADAS CUANDO SE CONSTRUYÓ LA MISMA, BARROTES CUADRADOS DE 1/2.

JUGUERO O GRASERO

ESTA REALIZADO EN CHAPA DEL 16 PLEGADA Y SOLDADO EN LOS EXTREMOS. DESMONTABLE, PARA FACILITAR SU LIMPIEZA.


TIENE UN HA CAVADO EN ESMALTE NEGRO MATE RESISTENTE A LA TEMPERATURA.

BRASERO

HEMOS HECHO UN MARCO CON PLANCHUELAS DE 1p" DE ANCHO x 5/16 DE ESPESOR, LO MISMO PARA LAS PATAS, Y DENTRO DE ESTE BARRILLAS CUADRADAS DE 1/2 SEPARADOS POR UN PAR DE CENTÍMETROS PARA PERMITIR LA CAÍDA DE LAS BRASAS Y ASÍ PODER JUNTARLA CON LA PALITA.

BROCHET (parrilla desmontable)


EN LA PARRILLA DEL LADO IZQUIERDO HEMOS ECHO UNA PARTE DESMONTABLE DE UNOS 30cm PARA PODER ARMAR UN SISTEMA DONDE INCORPORAR A LA PARRILLA BROCHET .

Y EN CASO DE NO REQUERIR LAS BROCHET Y NECESITAR TODO EL ANCHO DE LA PARRILLA SE PUEDE VOLVER A INSTALAR NUEVAMENTE LA PARRILLA COMPLETA CON FACILIDAD.



POSEEMOS DOS TIPOS DE ADMINÍCULOS DE BROCHET UNO TIPO PINCHE Y OTRO MAS ANCHO PARA QUE EL ALIMENTO NO GIRE AL DARLO VUELTA.

PALITA y GANCHO (hacedor de brasas), BROCHET 1 Y 2 , PARTE DESMONTABLE

SISTEMA FRONTAL

NOSOTROS CREEMOS QUE ES EL SISTEMA MAS CONVENIENTE PARA UNA PARRILLA,PORQUE DE ESTA MANERA UNO PUEDE VER MIENTRAS SUBE LA PARRILLA DE SIN TENER QUE ESTIRARSE PARA PODER HACERLO SI FUERA CON EL SISTEMA MAS TRADICIONAL, QUE SE UBICARÍA EN EL LADO IZQUIERDO DETRÁS DE LA PARED QUE LIMITA CON LA PARRILLA. A SU VEZ LA PARRILLA ESTA SUJETA AL EJE POR MEDIO DE CABLES DE ACERO DE 5mm DE DIÁMETRO Y PARA DARLE LA INCLINACIÓN DESEABLE HEMOS USADO UN CADENA.

LA MANIJA ES DESMONTABLE ASÍ DE ESA MANERA NO LLEVÁRSELO POR DELANTE CUANDO NO SE USA.

FRENTE DE REJA (flor de lis intercaladas con punta goticas)

Como hierros se ha utilizado los tradicionales barrotes de 1/2 y planchuelas perforadas, pero para que no ingresen perros dentro de la casa los utilizados son de 3/8 en un altura de 60cm.

La Puerta: posee cerradura y las bisagras se han utilizado las que poseía la anterior.

El Portón: se utilizo el mismo recurso,la diferencia esta que posee un pasador para trabar lo en el suelo a unas de las hojas.

Corazón de hierro forjado: (una para cada hoja del portón, una en la puerta,y dos en el paño fijo), como motivo decorativo.

Pintura: todo ha sido pintado en convertidor y esmalte color negro. La flor de lis y las puntas gótica en dorado a pedido del cliente.

EXCLUSIVIDADES EN LA ESPECIALIDAD ("la construccion" nos hizo crecer como Bastone Hermanos)

PEQUEÑA RESEÑA DE NUESTRA HISTORIA

ESTE TRABAJO EN PARTICULAR TIENE COMO PUNTO DE PARTIDA EL TECHO POR ESTAR RELACIONADO CON LA MADERA, DESDE AHÍ NACE LA RELACIÓN CON ESTE CLIENTE. AL APARTARNOS DE NUESTRA VERDADERA VOCACIÓN COMO TODOS LOS QUE LLEGAN A ESTA PAGINA POR PRIMERA VEZ SABEN O LES HACEMOS SABER QUE ES LA CARPINTERÍA O LA HERRERÍA,PERO UNA VEZ DENTRO DE LA PAGINA VAN ENCONTRANDO CON ESTAS OTRA FACETAS Y NADA MENOS CON LA CONSTRUCCIÓN, ESTE RUBRO HA SIDO EL PRIMER PASO DE NUESTRO DESARROLLO COMO ATENCIÓN AL CLIENTE, NO LO DESESTIMAMOS, PERO NUESTRA DEDICACIÓN, TIEMPO, INVERSIÓN HA SIDO A LA MAQUINARIA DE LA CARPINTERÍA Y LA HERRERÍA.

LE HEMOS REDACTADO UNA PEQUEÑA HISTORIA PARA PRESENTARLES ESTE TRABAJO

EL PISO LO HICIMOS EN LA PRIMERA ETAPA HACE UN AÑO,ESTE SON LAJAS 40cm X 40cm DE CERÁMICA DE COLOR ROJO SÍMIL LADRILLO RÚSTICOS.PEGADAS SOBRE UNA CARPETA DE HORMIGOS (3 en 1) CON ADHESIVO PARA CERÁMICO. CON UNA JUNTA ENTRE LAS LAJAS DE 2cm,DICHA JUNTA DE CEMENTO(3 en 1) .


EN LA SEPARACIÓN DEL CÉSPED Y EL PISO (ver foto 1º), A TODO LO LARGO HAY UNA CANALETA A NIVEL SUELO DE HORMIGOS REVESTIDA EN CEMENTO DONDE CAE EL AGUA DEL PATIO TRASERO Y LA DEL TECHO. ESTA CANALETA ESTA IDEADA PARA QUE LA DESCARGA DEL TECHO NO DAÑE EL CÉSPED,PORQUE EL DISEÑO NO LLEVA CANALETA EN EL TECHO

EN EL GARAGE LA PENDIENTE EMPIEZA DESDE LA LINEA DE LA CASA HACIA FUERA Y DE ESA MISMA LINEA HACIA LA CANALETA ANTES MENCIONADA QUE A SU VEZ DESCARGA EN LA CALLE.

TECHO

MADERA UTILIZADA PARA LOS TIRANTILLOS PINO ELLIOTIS PARA LOS TIRANTES PRINCIPALES PINO PARANA Y COMO MACHIMBRE PINO ELLIOTIS, CLAVADERAS EUCALIPTO O SALINA . LOS TIRANTILLOS DE 2"x 6" ESTÁN UNIDOS A TIRANTES DE 3" X 8" POR MEDIO DE TORNILLOS TIRAFONDO DE 200mm X 12mm DE ESPESOR,PARA EL CASO DE LOS TIRANTILLOS.LOS TIRANTES ESTÁN UNIDOS ENTRE SI POR TORNILLOS DE 250mm X 12mm A LAS COLUMNAS.

COMO AISLANTE TELGOPOR DE 25mm Y RUBEROI REFORZADO.
CURACIÓN DEL LA MADERA CON PENTA Y GASOIL.
TODO HA SIDO PINTADO EN BARNIZ MARINO EXCEPTO LOS PRINCIPALES QUE DAN AL SOL EN UN BARNIZ DE RESISTENCIA AL MISMO.

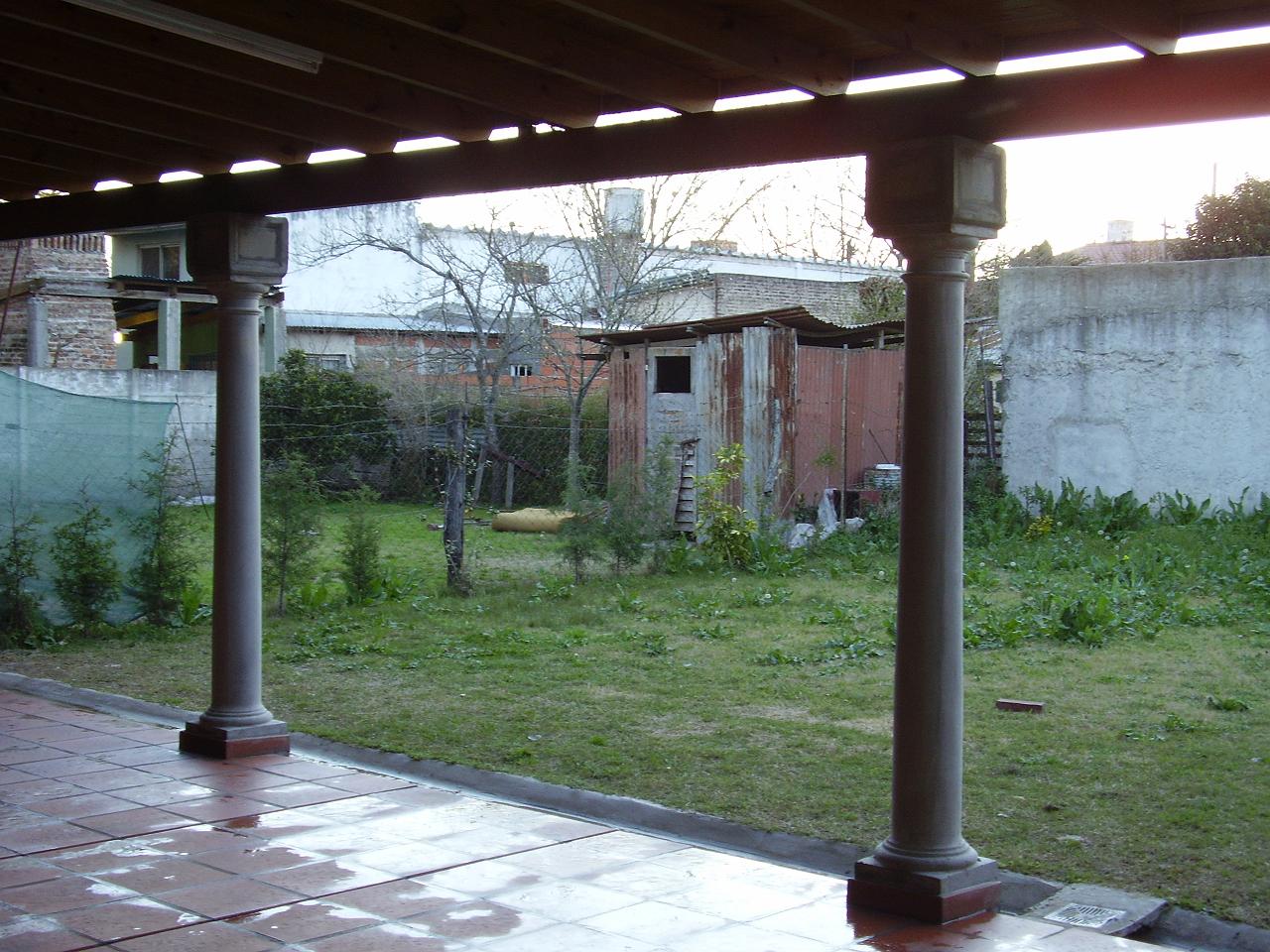

PARA SOSTENER EL TECHO A LO LARGO DEL PATIO TRASERO HEMOS DISPUESTO 2 COLUMNAS DE HORMIGON (estas fueron sugeridas por nosotros con el fin de conjugar un diseño mas armonioso con el medio que nos rodea)

EN ESTAS FOTOS SE APRECIA EL PISO EN SU MEJOR ESPLENDOR ASÍ COMO LOS ZÓCALOS, ESTOS FUERON CORTADOS POR NOSOTROS CON LOS PEDAZOS QUE SOBRABAN.TAMBIÉN PUEDEN APRECIAR LA CANALETA NIVEL DEL SUELO.

TAMBIÉN FUE HECHA LA INSTALACIÓN DE LA LUZ POR BASTONE HERMANOS



EN LA VISTA QUE TENEMOS EN ESTA FOTO APRECIAREMOS, LA LUZ, PISO ,LAS COLUMNAS, Y COMO PRINCIPAL VISTA LA PARRILLA Y A SU LADO LA MESADA

EN ESTA VISTA DESDE EL JARDÍN ,SE PUEDE VER TODA LA TRAYECTORIA DE LA CHIMENEA ,LA PARRILLA Y LA MESADA COMO CENTRO DE LA ESCENA. SI MIRAMOS CON DETENCIÓN PODREMOS VER EL TIRANTE PRINCIPAL 3X8 DE PINO PARANA QUE HA SIDO TRATADO CON OTRA CALIDAD DE BARNIZ COMO ANTES MENCIONADO.



EN EL PUNTO EXTREMO DE LAS COLUMNAS HAY CUATRO CARAS DE TABLEROS DE CEMENTO, ESO HA SIDO REVOCADO CON EL FIN DE INTEGRAR ESA ZONA A LAS COLUMNAS.

LA PARRILLA Y LA MESADA (echa casera)

LA PARRILLA ESTA APOYADA EN UN ZAPATA DE 200mm X 150mm DE ESPESOR ,ESTRIBOS 4,2 DE 150mm X 100mm Y ESTA A SU VEZ DESCANSA EN DOS PILOTINES .TIPO DE HORMIGO UTILIZADO EN BASES Y LOSA(parrilla y mesada) ES DE 2 DE CEMENTO X 5 ARENA X 5 DE PIEDRA (es un poco mas reforzado que el de 3 x 3x 1).COMO LADRILLOS HEMOS USADO LOS COMUNES;RECOMENDAMOS (hermanos BASTONE) LADRILLOS DE MEDIA VISTA,NO SE HAN USADO DEBIDO AL DISEÑO DE LA CASA (esta revestida en ladrillos a la vista "comunes").


LA RAZÓN SE USAR LADRILLOS MEDIA VISTA (ladrillos Mar del Plata son de un color rojo; los ladrillos Córdoba son mas bien anaranjado),PERO NO SOLO POR EL COLOR , PORQUE DEFINITIVAMENTE ES UNA CUESTIÓN DE GUSTO, SI NO POR SER SIMÉTRICOS EN TODAS SUS CARAS, GENERANDO ASÍ UNA PARED LISA EN AMBOS CARAS SIN DESPERFECTO ALGUNO, Y ESTA ES LA ÚNICA RAZÓN DE RECOMENDAR ESTE TIPO DE "LADRILLO MEDIA VISTA" DE MOMENTO DE COLOCAR LOS LADRILLOS REFRACTARIOS EN LA PARED INTERNA DE LA PARRILLA NO LLEVE TANTA MEZCLA DEL PEGAMENTO (Klaukol Refractario
Adhesivo en polvo especialmente formulado para resistir altas temperaturas. Ideal para asadores, chimeneas, parrillas, hornos, etc.), ESTE PEGAMENTO ASEGURA LA BUENA ADHERENCIA DEL LADRILLOS REFRACTARIO A LA PARED DE LADRILLOS.ESTE MISMO HEMOS USADO.



SE HA HECHO UNA MESADA CONTINUA CON EL FIN DE RESOLVER EL PROBLEMA DE ESPACIO,YA QUE DEBAJO DE ELLA ESTA LA CÁMARA CINÉTICA QUE NO DEBÍA SER TAPADA, Y DE PONERLA EN EL OTRO EXTREMO HAY UN VENTILUZ Y ES POR ESO QUE DEBIMOS ALEJAR TAMBIÉN LA PARRILLA EN ES LADO .

POSEE LUZ INTERNA

SUS DI MENCIONES SON DE 400mm PARA EL BRACERO Y LA PARTE DE ASAR 1000mm CUYA PROFUNDIDAD ES 600mm .EN LA PARTE SUPERIOR HAY UN TIRANTE DE DE 2"x 6"CON EL FIN DE ARMONIZAR LA PARRILLA CON EL LUGAR Y A SU VEZ TAPAR LA VIGA DE HORMIGÓN.REVESTIDA CON LADRILLOS REFRACTARIOS DE 100 mm x 200mm DE 20mm DE ESPESOR Y ELES DE 50mm x 150mm PARA TAPAR LA LOSA DESPUESTO LOS LADRILLOS GRUESOS DE 60mm DE ESPESOR x 250mm x 70mm .

EL BRACERO(estilo gótico)

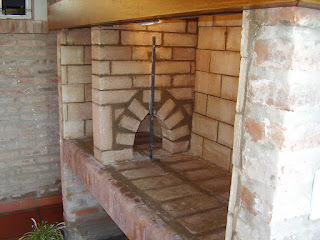

LE HEMOS HECHO UN HUECO DE DISEÑO GÓTICO COMO LA IGLESIA DE BARCELONA, QUE AUN SIGUE EN CONSTRUCCIÓN, CON EL FIN DE PASAR LA BRASA HACIA EL SECTOR DEL ASADOR; BUSCADO UNA VEZ MAS INNOVAR LOS DISEÑOS NUESTROS.

SI NO DETENEMOS POR UN MOMENTO EN ESTA FOTO APRECIARAN LA GUIA EMPOTRADA LA PARED GÓTICA, POR DONDE CIRCULARA LA PARRILLA CON EL SISTEMA FRONTAL DE APAREJO.

LA CHIMENEA


TIENE UNA BOCA DE 1400mm x 350mm QUE LUEGO DE DISMINUYE A 350mm x 350mm CON UNA ALTURA DE 3500mm , EL MOTIVO ÚNICO DEL DESARROLLO DE LA CHIMENEA ES PARA PODER LLEGAR A LOS 4 VIENTOS.



EL PULMÓN HA SIDO REVOCADO EN SUS PARTES CURVAS PARA PODER AGILIZAR LA SALIDA DEL HUMO.

LA MESADAHECHA EN HORMIGÓN ARMADO CON VARILLAS DE 6mm, LA BACHA ESTA EMPOTRADA EN EL HORMIGOS Y ES DE ACERO INOXIDABLE.TODA LA MESADA ESTA REVESTIDA EN CERÁMICOS,POSEE UN ZÓCALO EN LA PARTE DE ATRÁS. HEMOS REVESTIDO EL FRENTE CON UN TIRANTE DE LA MISMA MEDIA QUE LA PARRILLA A MANERA DE CONJUGAR TODO.TIENE UNA CANILLA DE UN SOLO COMANDO.

LA PARRILLA (con juguero) Y EL BLACERO (de hierro con ang y barrotes)


TODAVÍA NO HA SIDO REALIZADA (esta programada para hacer el trabajo para 1/09/08)

TENDRÁ SISTEMA DE MALACATE FRONTAL ,JUGUERO, UNA PARTE DESMONTABLE PARA PODER COCINAR BROCHET .
